HHKB Professional 2

HHKB (Happy Hacking Keyboard) 是一款 60% 布局的静电容键盘。

按键

设计逻辑，Karabiner 和 HHKB 按键功能尽量设计成可替代的方式，以保持体验一致性。

修饰键

可以在 YDKB 中把修饰键的单按改成 F13、F14、F15、F16，然后在应用中修改对应快捷键（当前未配置）。

按键	单按 (YDKB)	连按 (KE)	按住 (默认)
Shift	切换输入法		Shift
Control	无	Raycast	Control
Option	无	Ghostty	Option
Command	无		Command

Karabiner-Elements 实现：

Shift：单按 -> 切换输入法
Control：连按 -> Raycast (control + option + command + Spacebar)
Option: 连按 -> Ghostty (option + command + `)

普通按键

按键	单按 (默认)	连按 (KE)	按住 (YDKB)
Tab	Tab		跳到层1
Fn	Fn
ESC	ESC	切换英文	层1 -> ~ 键
Spacebar	Spacebar		Hyper Key
i	i	切换英文

Karabiner-Elements 实现：

ESC：连按 -> 切换输入法
Tab: 按住 -> Vi Mode
Spacebar: 按住 -> Hyper
i: 连按 -> 切换输入法
Caps-Lock：-> Control

当前布局

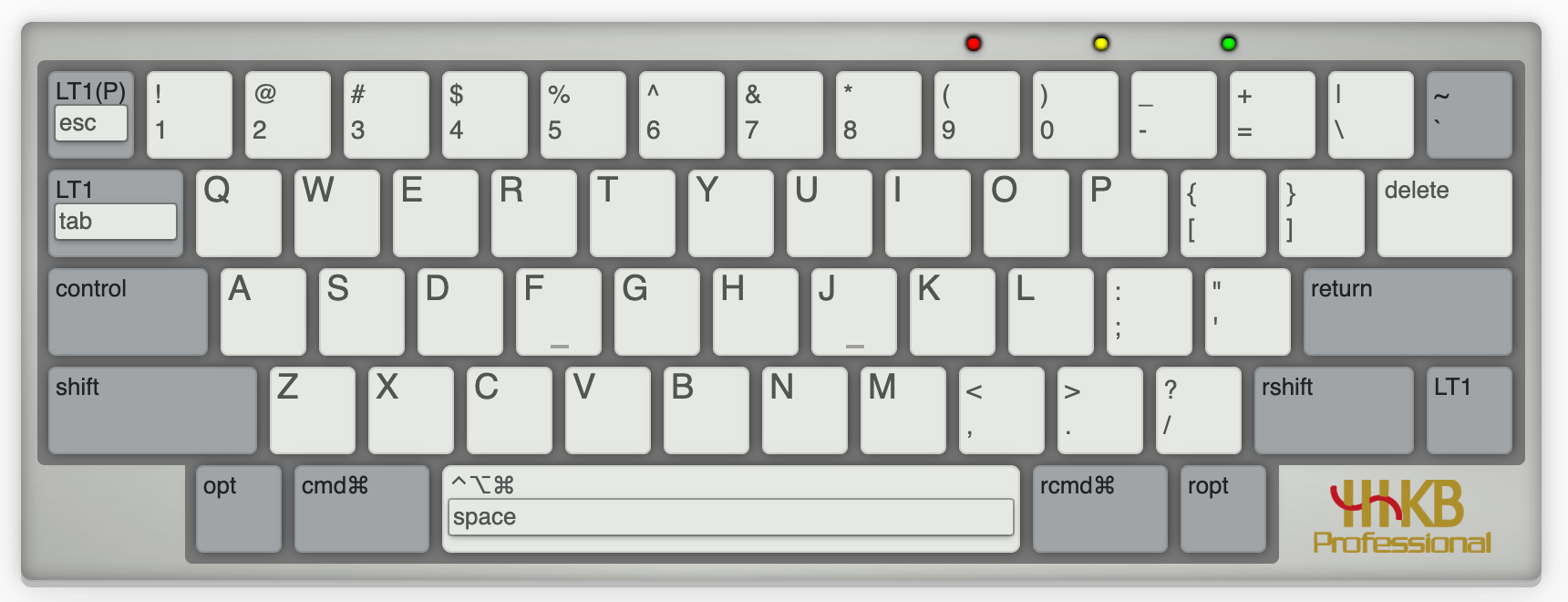

Layer 0:

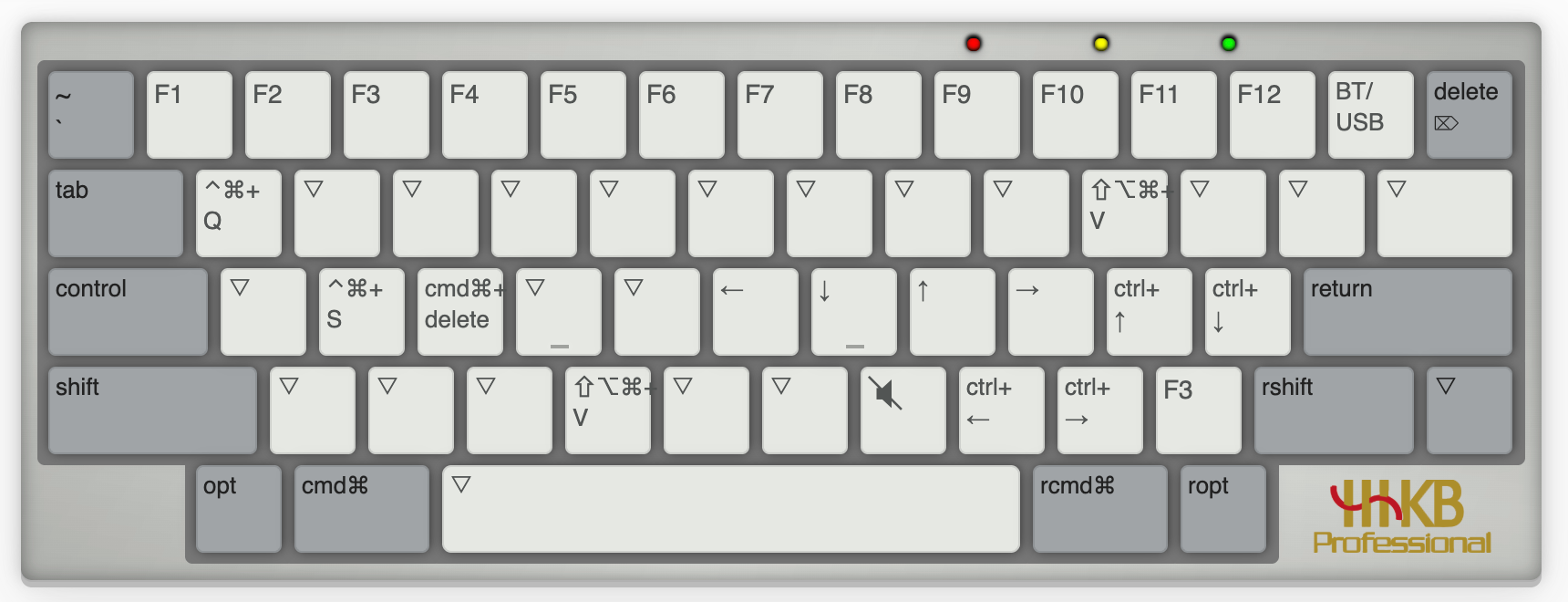

Layer 1:

YDKB

自带命令

功能	默认按键	自定义
打开蓝牙	LShift + RShift + W
关闭蓝牙	Lshift + Rshift + LCtrl + W
清除配对	Lshift + RShift + LCtrl + R
节能模式	Lshift + RShift + P
输出电量	LShift + RShift +
重启键盘	LShift + RShift + B
显示状态	LShift + RShift + S
蓝牙可发现	LShift + RShift + I
蓝牙不可发现	LShift + RShift + O
蓝牙 / USB 模式切换	RShift + RShift + U	Tab +

蓝牙配对

在 [[macOS]] 中按 LShift + RShift + LControl + R 指示灯亮起，此时可在蓝牙中看到设备。（这个方式可以解决出现无法搜索到设备的情况）

自定义布局

在 YD Keymap Builder 配置完成后下载 HHKB_BLE.BIN 文件到本地：

先拔掉键盘线，然后按住 ESC 键把线插回去，然后通过 [[diskutil]] 命令卸载磁盘

1
diskutil umount /Volumes/HHKB_BLE

卸载后返回返回 Volume HHKB_BLE on disk4 unmounted，其中的 disk4 后面条命令需要用到：

1
sudo dd if=~/Downloads/HHKB_BLE.BIN of=/dev/disk4 seek=4

出现以下内容表示刷新成功：

1
Password:
2
52+0 records in
3
52+0 records out
4
26624 bytes transferred in 2.295174 secs (11600 bytes/sec)

此时可以按 ESC 键退出刷机模式。

MTK

注：已改用 [[#YDKB]] 。

刷入键盘布局

要想刷入自定义布局，首先要安装一个引导程序，在 macOS 下很简单，一句命令的事：

1
// 安装引导程序，
2
brew install dfu-programmer

安装完成后可以使用以下命令刷入配置：

1
dfu-programmer atmega32u4 erase --force # 清除现有固件
2
dfu-programmer atmega32u4 flash unimap.hex # 加载固件
3
dfu-programmer atmega32u4 launch # 重启键盘
4

5
# 把文件放在固定位置，可以使用 && 连接，一行解决
6
dfu-programmer atmega32u4 erase --force && dfu-programmer atmega32u4 flash unimap.hex && dfu-programmer atmega32u4 reset

更新命令:

1
cd ~/Desktop
2
dfu-programmer atmega32u4 erase --force && dfu-programmer atmega32u4 flash unimap.hex && dfu-programmer atmega32u4 reset

按键	短按	长按	按住（修饰）	双击 / 连按
ESC	默认	无	无	切换输入法
return	默认	无	无
Delete	默认	无	无	删除整行
Tab	默认	无	Vi Mode
Space	默认	无	Hyper
Control	可修改	无	默认
lShift	中英	无	默认	iTerm
lOption	默认	无	软件快捷启动	Alfred
lCommand	无	无	默认
rShift	可修改	无	默认
rOption	可修改	无	可修改
rCommand	可修改	无	默认
Fn	无	无	默认

说明

L：Layer Switch(momentary): 按住使用，松开恢复
T：Layer Toggled：按下松开后切换，原功能失效
LT：Layer Switch and Toggle by five taps: 按住使用，松开恢复，连续按5次则成为 layer toggled。
功能键：按下松开之后，执行特定功能；
- 如：字母、数字、ESC 等。
修饰键：按住不放，改变其它按键的行为，松开恢复；
- 如：Shift、Control、Option 等。
状态键：按下松开之后，改变其它按键的行为，再按恢复；
- 如：Caps lock 和 Num lock。

类型	功能	按键
Action Key	单字符	更改按键功能
Action Mods OneShot	修饰键	按住时不变，单击时做修饰，仅生效一次
Action Mods Tap Toggle	修饰键	替换原按键功能，连按五次保持原功能
Action Mods Key	修饰键 + 单字符	替换原按键功能
Action Mods Tap Key	修饰键 + 单字符	按住时修饰，单击时不变
Action Layer Mods	层级 + 修饰键	切换层级并注册修饰键
Action Layer Tap Key	单字符 + 层级	按住时切换层级，松开恢复
Action Layer Momentary	层级	L：按下时激活，松开恢复
Action Layer Toggle	层级	T：按下切换图层，再按恢复
Action Layer Tap Toggle	层级	LT：按下切换层级
Action Usage System	系统功能 - 电源
Action Usage Consumer	系统功能 - 控制
Action Mousekey	鼠标
Action Layer On Off	层级
Action Layer Off On	层级
Action Layer Set Clear	层级
